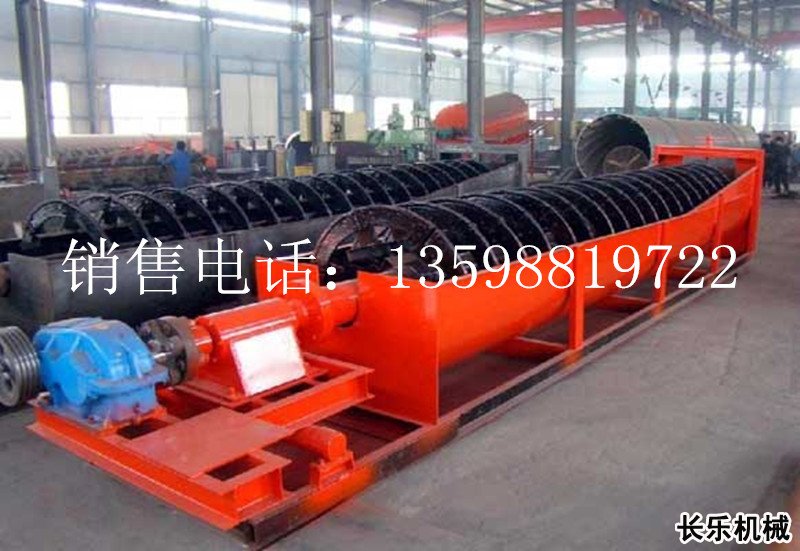

螺旋分級機借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，進行機械分級的一種設備。該機與球磨機配套使用組成閉路循環，用做磨機的予洗分級和檢查分極，以及用于洗礦中的顆粒脫泥脫水等。
分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。
螺旋分級機適用范圍 ：
分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該機具有結構簡單、工作可靠、操作方便等特點。分級機是是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。
螺旋分級機工作原理：
螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種 .
螺旋分級機結構：

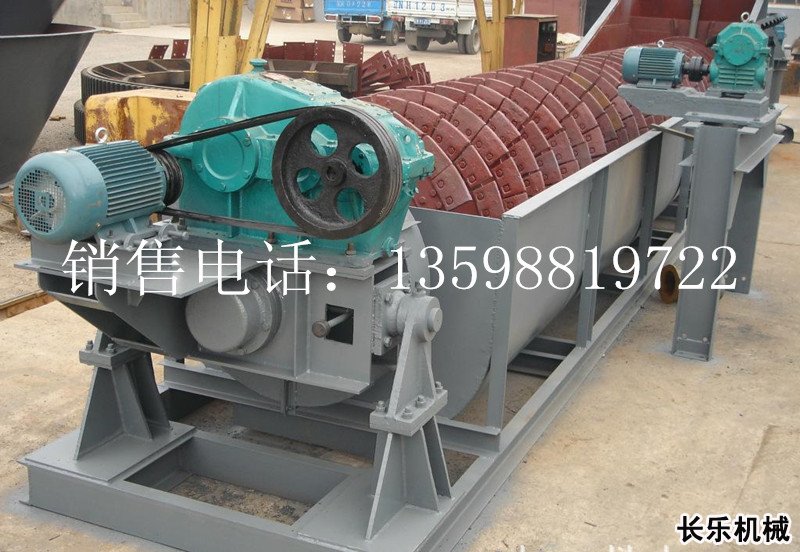

分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。
|
主要技術參數 |
|
型號 |
螺旋直徑 (mm) |
螺旋轉速 (r/min) |
水槽長度 (mm ≤) |
電動機功率 kw ≤ |
外形尺寸 mm≤ |
機重 t |
|
傳動用 |
升降用 |
長 |
寬 |
高 |
≤ |
|
FG-3 |
300 |
12-30 |
3000 |
1.1 |
---- |
3850 |
490 |
1140 |
0.7 |
|
FG-5 |
500 |
8-12.5 |
4500 |
1.1 |
---- |
5430 |
680 |
1480 |
1.6 |
|
FG-7 |
750 |
6-10 |
5500 |
3 |
---- |
6270 |
980 |
1820 |
2.7 |
|
FG-10 |
1000 |
5-8 |
6500 |
5.5 |
---- |
7590 |
1240 |
2380 |
4.0 |
|
FC-10 |
8400 |
7.5 |
9600 |
1240 |
2680 |
6.0 |
|
FG-12 |
1200 |
4-6 |
6500 |
7.5 |
2.2 |
8180 |
1570 |
3110 |
8.5 |
|
FC-12 |
8400 |
7.5 |
2.2 |
10370 |
1540 |
3920 |
11 |
|
2FG-12 |
6500 |
15 |
4.4 |
8230 |
2790 |
3110 |
15.8 |
|
2Fc-12 |
8400 |
15 |
4.4 |
10370 |
2790 |
3920 |
17.6 |
|
FG-15 |
1500 |
4-6 |
8300 |
7.5 |
2.2 |
10410 |
1880 |
4080 |
12.5 |
|
FC-15 |
10500 |
7.5 |
2.2 |
12670 |
1820 |
4890 |
16.8 |
|
2FG-15 |
8300 |
15 |
4.4 |
10410 |
3390 |
4080 |
22.1 |
|
2FC-15 |
10500 |
15 |
4.4 |
12670 |
3370 |
4890 |
30.7 |
|
FG-20 |
2000 |
3.6-5.5 |
8400 |
11-15 |
3 |
10790 |
2530 |
4490 |
20.5 |
|
FC-20 |
12900 |
11-15 |
3 |
15610 |
2530 |
5340 |
28.5 |
|
2FG-20 |
8400 |
22-30 |
6 |
11000 |
4600 |
4490 |
35.5 |
|
2FC-20 |
12900 |
22-30 |
6 |
15760 |
4600 |
5640 |
48.7 |
|
FG-24 |
2400 |
3.67 |
9130 |
15 |
3 |
11650 |
2910 |
4970 |
25.7 |
|
FC-24 |
14130 |
18.5 |
4 |
16580 |
2930 |
7190 |
41.0 |
|
2FG-24 |
9130 |
30 |
6 |
12710 |
5430 |
5690 |
45.8 |
|
2FC-24 |
14130 |
37 |
8 |
17710 |
5430 |
8000 |
67.9 |
|
2FG-30 |
3000 |
3.2 |
12500 |
40 |
8 |
16020 |
6640 |
6350 |
73 |
|
2FC-30 |
14300 |
17091 |
8680 |
84.8 |
|
